歡迎訪問深圳市宏圖硅膠科技有限公司網(wǎng)站
| 硬度：14-30±2 | 硫化劑添加：2-3 |
| 外觀：半透明/白色 | 操作時間：30-40min |
| 線收縮率：0.3% | 常規(guī)包裝：25/200kg |
陶瓷移印硅膠簡介
陶瓷移印硅膠是一款陶瓷專用的移印硅膠漿，低粘度，流動性好，制作出來移印膠頭表面光滑，回彈性好，易上油，印刷的圖案清晰。
陶瓷移印硅膠特點
1.膠質(zhì)細(xì)膩、無雜質(zhì)、不冒油、無氣泡；
2.圖案移印清晰，上油落油效果好；
3.粘度低，流動性好，操作方便；
4.耐高溫、耐磨損，做出來的膠頭移印次數(shù)可達(dá)上萬次；

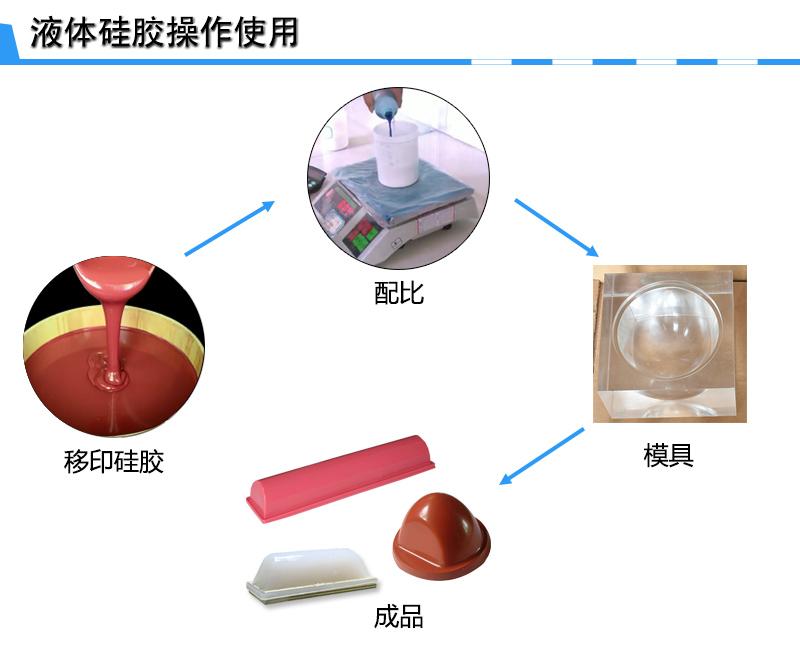

陶瓷專用移印硅膠操作
1.將陶瓷移印硅膠AB組分按配比混合攪拌均勻；
2.將攪拌好的硅膠放入抽真空機(jī)中進(jìn)行抽真空排氣泡處理，這樣做出來的膠頭更加光滑無氣泡；
3.水晶模上噴上脫模劑，然后將抽完真空的膠漿緩慢倒入水晶模內(nèi)，然后靜置；
4.待水晶模內(nèi)移印膠漿完全固化后即可脫模，一般移印膠頭在脫模后，應(yīng)放置通風(fēng)處24小時左右，以保證移印膠頭最佳性能。
陶瓷移印硅膠操作注意
1.陶瓷專用移印硅膠操作配比時候需要借助電子稱進(jìn)行稱量配比，勿使用量杯。
2.移印膠頭固化后請勿急于使用，讓其內(nèi)外完全固化后才使用，盡量放置24小時后才上機(jī)使用。
移印硅膠參數(shù)
| 常規(guī)顏色 | 白色/半透明 | ||||
| 硬度（邵爾A） | 30±2 | 30±2 | 30±2 | 14±2 | 30±2 |
| 兩組份混合比例（A:B） | 100:2~100:3 | 100:2~100:3 | 100:2~100:3 | 100:2~100:3 | 100:2~100:3 |
| 動力粘度（mPa.s） | 32000±2000 | 35000±2000 | 32000±2000 | 36000±2000 | 33000±2000 |
| 拉伸強(qiáng)度（MPa） | 3.8 | 4.0 | 4.0 | 3.5 | 4.0 |
| 撕裂強(qiáng)度（kN/m） | 22±2 | 24±2 | 25±2 | 25±2 | 27±2 |
| 伸長率（%） | 380 | 430 | 340 | 570 | 320 |
| 操作時間（min） | 30-40 | 30-40 | 30-40 | 30-40 | 30-40 |
| 硫化時間(h) | 4-5 | 4-5 | 3-4 | 3-4 | 3-4 |
| 線縮水率（%） | ≤0.3% | ≤0.3% | ≤0.3% | ≤0.3% | ≤0.3% |
| 包裝（kg） | 25/200 | ||||
注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
